單相智能電表接線方法單相電表安裝之后的使用說明

隨著現在國家大力發展智慧電網，現在不管是城市還是農村，現在每家每戶都安裝了單相智能電表，于是很多小編就對它的接線方法不是很明白，也不知道這款電表的安裝之后有哪些使用注意事項，所以今天小編就來給大家介紹一下了。

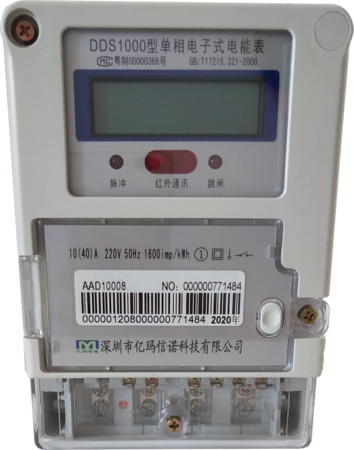

單相智能電表除了能計量用電量以外，還可以實現遠程抄表、遠程斷電等功能。只要我們知道它的大概原理，那么它的接線也比較簡單。我們先來看看智能電表的外觀及接線端子(為了方便理解，我給每個端子編了對應的號碼)。

單相智能電表接線方法

從上面的端子可以看出，單相智能電表和普通電表接線端子類似，它也有1-4端子;但是比普通單相電表多了一排輔助端子，如圖中編號5-12的小端子。(不同型號的單相電表功能不一樣，所以不一定每個型號的電表都同時具有編號5-12的端子)

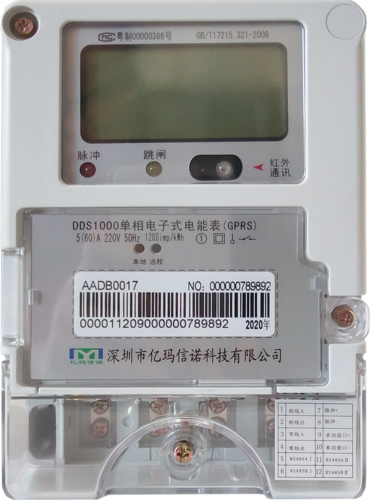

然后我們先來看看智能電表內蓋上的線路圖，如下：

從接線圖可以看出，單相智能電表接線和普通電表進出線一樣，這里面有個順口溜，你只要記住，就會不出錯。很簡單，“一三進、二四出”。另外(如果有的話)輔助端子5、6為跳閘控制端子，通過它可以實現遠程跳閘。

如果電表內置負荷開關，一般5、6端子是空的;如果電表采用外置負荷開關時，那么就會有5、6端子，通過它可以實現遠程跳閘。輔助端子7、8為脈沖端子，它可以輸出脈沖信號，一般用于電表參數校驗使用。輔助端子9、10為多功能端子;輔助端子11、12為485端子，它的主要用于通信，比如遠程抄表。如果想要實現遠程抄表，那還需要一樣?xùn)|西，那就是采集器。

采集器有四根線，其中兩根是電源線，用于給采集器供電;另外兩根是信號線和電表相連。它可以把多個電表的數據采集起來，然后發送給系統。

大家還不明白的話，我給大家簡單的寫幾個步驟單相智能電表接線方法：

〈1〉選擇電表。選擇電線。(電線的選擇方法，之前文章中有講解，可以關注觀看)

〈2〉準備好工具，梯子、電錘、電工5件套，電筆，十字、一字改錐，老虎鉗、偏口鉗。

〈3〉選擇好位置，固定電表。固定的時候，應該用到電錘。注意安全。

〈4〉停電、驗電。接線的時候，記住，停電是第一步。

〈5〉按照剛才講的，接線。要把電線頭接牢，螺絲要擰緊。

〈6〉檢查，把線路檢查一下，沒有問題的話，就可以送電測試了。
