IC卡水表內部構造拆分介紹

對于大家來說，IC卡水表并不陌生，但是，很少人清楚它的內部構造以及工作原理，今天小編特意拆開了一臺IC卡水表，對里面的結構和組成部分詳細的介紹給大家。

IC卡水表的結構一般是由：微處理器、閥門、流量傳感器、IC卡讀/寫器、顯示器、供電電源、IC卡極大部分構成。為降低整個水表的功耗，微處理器選用低功耗芯片。芯片工作于休閑狀態時，耗電量?jī)H為0級。

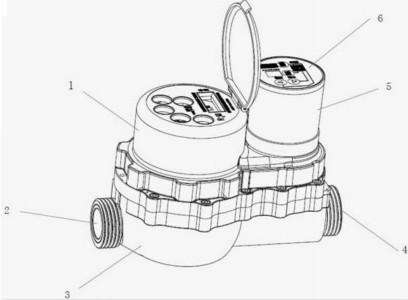

IC卡水表內部結構從外向里可分為殼體、套筒、內芯三大件。殼體是生鐵鑄成的，水從進水口出來之后通過殼體的下部環形空間，這里叫做“下環室”。在這個環形空間的上面有“上環室”和出水口相通。內芯分為上、中、下三層，從玻璃窗看到的是上層，只有指針和刻度盤。

流量傳感器是水表中的傳感器部分，是實現正確計量的基礎。因此本水表的流量傳感器還是基于模擬水表的旋翼式結構，而通過在葉輪上安裝磁鋼與微型干簧管等機構，將葉輪的旋轉轉換成電信號，以實現頻率脈沖計數，進而實現水流量的計量。

雖然IC卡智能水表的內部組成部件比較復雜，但是它的計量原理是十分簡單的，利用水流推動磁轉動，然后帶動字輪轉動進行計數，計量準確誤差小，是人們生活中一款不錯的計量?jī)x表。
